吕梁绝缘子盐密度测试仪 绝缘子电阻测试仪一、产品简介高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而绝缘子电阻测试仪（以下简称测试仪）是高性能定量检测与分析的仪器，该仪器操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。 绝缘子电阻测试仪是在TH型系列绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻，并增加了存储查询功能，可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值，便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据，分析整串绝缘子在不同气象条件下的绝缘状态，为查找不明原因的闪络事故提供了一个有利的手段；还可根据整条线路的全部检测数据，实现对整条线路绝缘子进行统计分析，从而了解整条线路绝缘体系的性，并对其进行有效的评估，根据评估结论进行绝缘体系的改造与建设。

吕梁绝缘子盐密度测试仪产品简介对绝缘子进行污秽检测可以掌握该地区污秽情况，为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度（NSDD）和盐密度（ESDD）来表征，因此通过使用盐密度测试仪和灰密度测试仪来分别检测灰密度及盐密度以掌握污秽情况。绝缘子灰密盐密综合测试仪采用激光检测技术将盐密测试与灰密测合二为一，可同时检测出被测绝缘子的灰密度和盐密度，简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。二、仪器构成显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。开机键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。

可定制的吕梁智能电导盐密测试仪供货商 <吕梁>天正华意电气设备有限公司

吕梁绝缘子盐密度测试仪 擦拭取样绝缘子取样选择：普通悬式绝缘子串选取上数第2片、中间1片、下数第2片。将三片测量的结果求平均值作为测量结果。擦拭方法：单手戴上一次性乳胶手套，取一片纱巾放在溶剂（蒸馏水）中浸湿。用湿纱巾将单片绝缘子的上下表面擦拭干净，将污秽物连同纱巾放入水中搅拌溶解。在擦拭绝缘子表面时不要流失水分。补充：取样污秽物的成分分为两类，一类为可溶解物质称为盐，另一类为非可溶物质称为灰。盐溶解于水后成为导电离子，仪器通过离子浓度来衡量ESDD。灰在水中为悬着物和沉降物，没有导电性，不影响ESDD测量结果。测量盐密度ESDD请使用本仪器，测量灰密度NSDD请使用绝缘子灰密度测试仪（成套装置）。4.2.3测试根据实际溶液体积和绝缘子表面积修改相关参数。将电极头浸入被测溶液中，即可读取盐密度ESDD、溶液电导率、溶液温度、污秽等级、统一爬电比距等结果。补充：标配电极常数K＝1.0的电极，用于绝缘子盐密度ESDD的测量。当使用盐密仪用作其它用途，如测量工业废水的电导率，且测量范围在10000～100000us/cm，应换用电极常数K＝10的铂黑电极。如测量特殊化学溶剂的电导率，其范围在1～50us/cm，且需要高测量精度时应换用电极常数K＝0.1的铂电极。K＝10和K＝0.1的电极不是标配电极，如需要请在购置时配置。

吕梁绝缘子盐密度测试仪 绝缘电阻测量A.开机检查时间若不准确按照2）中设置，检查电量是否足够本次检测使用。按照2）中设置好杆塔号串号点按“OK”按钮进入检查界面如下：B.选择合适长度的绝缘操作杆与采集发射机连接好，打开采集发射机电源开关，手握操作杆尾端使前端两探针接触被测绝缘子两端金具如下图：C.保持接触良好，此时屏幕右侧框内显示的数值即为当前所测量的绝缘子两端的分布电压值。当电压值稳定是，点按接收发射机上的“检测开关”按钮，测量结果即按照顺序显示在左侧列表栏中，此时即完成了一片绝缘子的测量。测量完一串绝缘子后若需要保持则点按“SAVE”按钮，数据自动保存完之后跳转至杆塔串号输入界面，输入需要测量的下一串绝缘子串号，点按“OK”继续测量。五、使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查检测仪电量是否充足； 3.使用本检测仪带电检测绝缘子时应遵守DL 409-91 电业工作规程； 4.不得使用该检测仪带电检测少于两片的绝缘子； 5.防止剧烈震动、碰撞或高空跌落； 6.严禁拆卸机壳； 7.避免雨淋、水滴、潮湿环境； 8.工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上。

<吕梁>天正华意电气设备有限公司 可定制的吕梁智能电导盐密测试仪供货商

吕梁绝缘子盐密度测试仪该仪器由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用该仪器测试之前必须确保探头完好。2. 安装检测仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。3）历史数据查询插入存有历史检测数据的U盘，点按“记录”图标进入文件夹浏览界面选择需要查看的日期文件夹点按相应图标进入选择需要查看的数据文件（文件名为测试时输入的杆塔号和串号），点按相应的图标进入数据查看分析界面如下：坐标纵轴代表分布电压值，横轴代表本串绝缘子的第几片绝缘子。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》中的判定方法，分布电压同时小于相邻两片值的?以上可判定为故障绝缘子，即曲线中处于“V”型底部的绝缘子为故障绝缘子。由此可直观的发现故障绝缘子。

<吕梁>天正华意电气设备有限公司
<吕梁>天正华意电气设备有限公司

吕梁绝缘子盐密度测试仪 绝缘子电阻测试仪一、产品简介高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而绝缘子电阻测试仪（以下简称测试仪）是高性能定量检测与分析的仪器，该仪器操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。 绝缘子电阻测试仪是在TH型系列绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻，并增加了存储查询功能，可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值，便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据，分析整串绝缘子在不同气象条件下的绝缘状态，为查找不明原因的闪络事故提供了一个有利的手段；还可根据整条线路的全部检测数据，实现对整条线路绝缘子进行统计分析，从而了解整条线路绝缘体系的性，并对其进行有效的评估，根据评估结论进行绝缘体系的改造与建设。

<吕梁>天正华意电气设备有限公司 可定制的吕梁智能电导盐密测试仪供货商

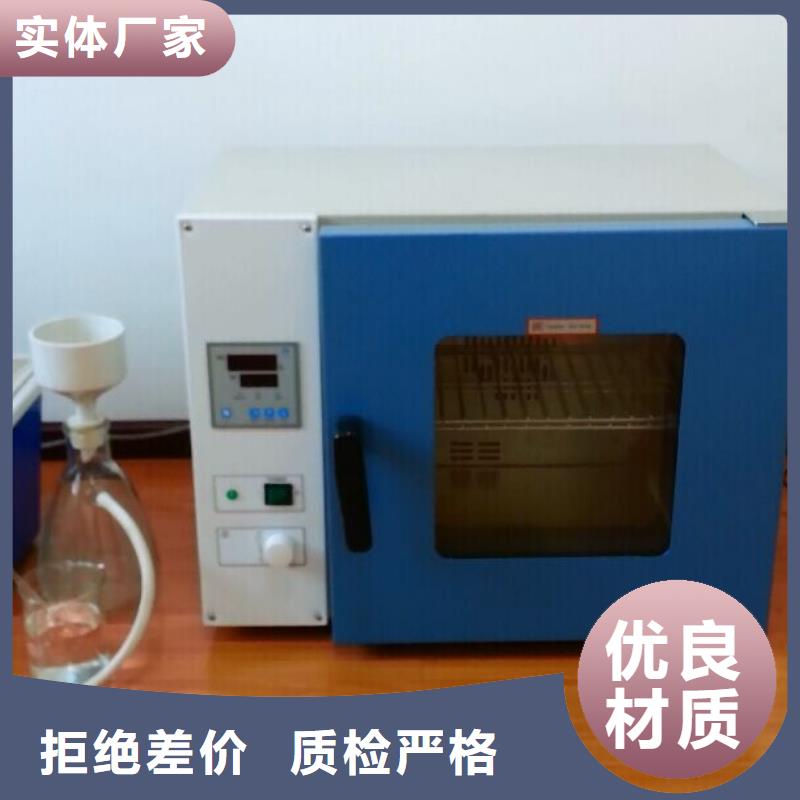

吕梁绝缘子盐密度测试仪 第二步：溶解1、选取绝缘子绝缘子示意图带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。提示：每次只测量一片绝缘子，用三片的测量结果计算平均值，同时，为避免污秽损失，拆卸和搬运绝缘子时操作者不应接触绝缘子的绝缘表面。2、配置溶剂建议选用去离子水，或蒸馏水。如果现场条件有限，可以使用引用纯净水或矿泉水。（电导率小于100为宜）取水量过少时，会造成污秽中的可溶物未能全部溶解。建议取水量参照下面两种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1 绝缘子表面积与盐密测量用水量的关系面积(cm2) ≤1500 1500～2000 2000～2500 2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。将上述溶剂装入洁净的烧杯中。3、擦拭表面污秽和溶解建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。擦拭之前需要称其重量，用笔或电脑记录结果。以纱布和蒸馏水为例，擦拭步骤如下：a)称量干纱布的重量，并记录结果；b)将纱布浸入烧杯中，再用洁净镊子（或戴上配置的一次性手套）把水挤干后取出；c)使用湿纱布擦拭绝缘子，直至绝缘子表面基本洁净；d)擦拭和溶解步骤完毕，准备将烧杯中的溶液过滤。注意：1、使用镊子把湿纱巾的水挤干时，以湿纱巾取出时不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差；2、尽可能只使用一片纱布，因为使用多片纱布会引起测量误差增大，而且在称重时可能超过天平量程。第三步：过滤过滤方式有两种，一种为常规过滤，另一种使用真空抽滤机过滤。a)常规过滤准备器材：实验架、漏斗、烧杯、玻璃棒、滤纸。过滤步骤和注意事项参照化学实验教材。此种过滤方式的优点：器材易得、操作简便。缺点：过滤时间长；滤纸和灰中会残留一定量的可溶物，将使结果偏大。b)过滤加速装置过滤准备器材：过滤加速装置、漏斗、导管、抽滤瓶。过滤步骤参照真空抽滤机使用说明（详见附录D）。此种过滤方式的优点：过滤时间短，可溶物残留微小，也缩短了干燥时间。缺点：器材成本高。

<吕梁>天正华意电气设备有限公司
可定制的吕梁智能电导盐密测试仪供货商

吕梁绝缘子盐密度测试仪该仪器由检测发射机、手持接收机和绝缘操作杆三部分组成（如上图）。使用时检测发射机与绝缘操作杆连接，手持操作杆尾端接触被测绝缘子，通过手持接收机控制进行测量。测量结果通过射频传输至接收机，接收机接收测量结果进行显示存储等操作。四、设置及使用方法1. 检查测量探头检测探头是否松动、生锈或严重氧化。若出现松动，请紧固探头固定螺母，使用该仪器测试之前必须确保探头完好。2. 安装检测仪 用自带的连接件连接在绝缘杆上（根据被测电路的电压等级按照规程选择相应长度的绝缘杆）。测量时可根据不同测量位置旋转检测仪至合适角度。 3.参数设置将随机配送的U盘插入手持接收机，拨动“电源锁”至开锁状态，长按“检测开关”按键开机。开机桌面如下：1）时间设置点按“时间”图标进入时间设置界面如下：按照默认格式分布输入年份、月份、日期、小时、分钟、秒钟。点按“OK”完成设置，点按“Cancel”取消设置2）杆塔号串号设置若需要存储测量数据，在测量之前必须先输入被测绝缘子串杆塔号和串号并以此来区分被测绝缘子。具体流程如下：首先插入U盘，点按“检测”图标进入如下界面点按GT（杆塔）后方编辑框，看到光标闪烁，输入四位杆塔号（0000到9999）如0001号杆塔。点按CH（串号）后方编辑框，看到光标闪烁，输入三位串号如1A1（位1代表回路号，第二位A代表A相，第三位1代表A相中的串）。3）历史数据查询插入存有历史检测数据的U盘，点按“记录”图标进入文件夹浏览界面选择需要查看的日期文件夹点按相应图标进入选择需要查看的数据文件（文件名为测试时输入的杆塔号和串号），点按相应的图标进入数据查看分析界面如下：坐标纵轴代表分布电压值，横轴代表本串绝缘子的第几片绝缘子。根据DL／T626-2005《劣化盘形悬式绝缘子检测规程》中的判定方法，分布电压同时小于相邻两片值的?以上可判定为故障绝缘子，即曲线中处于“V”型底部的绝缘子为故障绝缘子。由此可直观的发现故障绝缘子。

吕梁绝缘子盐密度测试仪 绝缘子电阻测试仪一、产品简介高压输电线路绝缘子绝缘电阻值的大小，是直接关系到线路稳定运行的大问题。绝缘子一旦出现零值或脏污，就必须进行清洗或更换，否则就会造成闪络跳闸事故。目前，检测绝缘子的方法和工具很多，但是都属于定性检测，不能准确检测出每一片绝缘子的绝缘状况，起不到检测的作用。而绝缘子电阻测试仪（以下简称测试仪）是高性能定量检测与分析的仪器，该仪器操作方法简单、快捷，能够带电定量地准确测量出每一片绝缘子的电阻值，同时能准确区分已经漏电但尚未击穿处于临界损坏的绝缘子，并将测量结果以数据形式实时记录存储显示，对低值绝缘子能自动报警。 绝缘子电阻测试仪是在TH型系列绝缘子电阻测试仪的基础上升级而来。实现了在带电情况下测量绝缘子电阻，并增加了存储查询功能，可以自动以杆塔、相别、串号为单位存储所测绝缘子阻值，便于快速测试和后期查询。同时可根据不同气象条件下对整串绝缘子的检测数据，分析整串绝缘子在不同气象条件下的绝缘状态，为查找不明原因的闪络事故提供了一个有利的手段；还可根据整条线路的全部检测数据，实现对整条线路绝缘子进行统计分析，从而了解整条线路绝缘体系的性，并对其进行有效的评估，根据评估结论进行绝缘体系的改造与建设。

<吕梁>天正华意电气设备有限公司 可定制的吕梁智能电导盐密测试仪供货商

吕梁绝缘子盐密度测试仪功能特点（1）．交流系统各线对地电压测量功能，可测量单相或三相各线对地电压，测量范围：0—400V；（2）．系统绝缘电阻测量功能，分析仪可测量系统对地绝缘总电阻，测量范围0—999.9KΩ；（3）．单相或三相系统自动识别功能，分析仪可自动识别被测系统为单相或三相，单相系统显示各线对地电压及线间电压，三相系统显示各线对地电压；（4）．装置具有调频、调幅、复位、电流波形选择和工作模式选择功能，可实现高阻绝缘故障的查找定位。（5）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（6）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（7）．交直流电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（8）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：内部供电L1与L2之间AC220V或AC380V 外部供电：5V开关电源?环境温度：-20℃—55℃?相对湿度：0—90％交流电压测量?交流电压测量范围:0-400V ?交流电压测量分辨率：0.1V?交流电压测量精度：≤±2％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：≤±5％?告警门限：200 KΩ信号调幅大小?0mA:不施加信号?0.4mA：短路电流0.4mA开路电压8V?0.8mA：短路电流0.8mA开路电压16V?1.6mA：短路电流1.6mA开路电压32V?2.5mA：短路电流2.5mA开路电压50V检测波形类型选择：正弦波、方波工作模式：强制信号启动、自动信号启动显示介质及分辨率：TFT320x240

<吕梁>天正华意电气设备有限公司

吕梁绝缘子盐密度测试仪 第二步：溶解1、选取绝缘子绝缘子示意图带电绝缘子串应取上数第二片、中间一片、下数第二片三片绝缘子；非带电绝缘子串应取任意位置的三片绝缘子。提示：每次只测量一片绝缘子，用三片的测量结果计算平均值，同时，为避免污秽损失，拆卸和搬运绝缘子时操作者不应接触绝缘子的绝缘表面。2、配置溶剂建议选用去离子水，或蒸馏水。如果现场条件有限，可以使用引用纯净水或矿泉水。（电导率小于100为宜）取水量过少时，会造成污秽中的可溶物未能全部溶解。建议取水量参照下面两种方法之一。方法一：对单片普通型悬式绝缘子，建议用水量按300ml取。当被测绝缘子（包括悬式绝缘子及支柱绝缘子的单元裙段）的表面积与普通型悬式绝缘子不同时，可根据面积大小按比例适当增减用水量，具体用水量如下表：表1 绝缘子表面积与盐密测量用水量的关系面积(cm2) ≤1500 1500～2000 2000～2500 2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面积用水0.2ml计算总用水量。将上述溶剂装入洁净的烧杯中。3、擦拭表面污秽和溶解建议使用洁净滤纸、棉球或纱布等对绝缘子表面进行擦拭。擦拭之前需要称其重量，用笔或电脑记录结果。以纱布和蒸馏水为例，擦拭步骤如下：a)称量干纱布的重量，并记录结果；b)将纱布浸入烧杯中，再用洁净镊子（或戴上配置的一次性手套）把水挤干后取出；c)使用湿纱布擦拭绝缘子，直至绝缘子表面基本洁净；d)擦拭和溶解步骤完毕，准备将烧杯中的溶液过滤。注意：1、使用镊子把湿纱巾的水挤干时，以湿纱巾取出时不滴水为宜，保证在擦拭时溶液不流失，否则测试结果会有偏差；2、尽可能只使用一片纱布，因为使用多片纱布会引起测量误差增大，而且在称重时可能超过天平量程。第三步：过滤过滤方式有两种，一种为常规过滤，另一种使用真空抽滤机过滤。a)常规过滤准备器材：实验架、漏斗、烧杯、玻璃棒、滤纸。过滤步骤和注意事项参照化学实验教材。此种过滤方式的优点：器材易得、操作简便。缺点：过滤时间长；滤纸和灰中会残留一定量的可溶物，将使结果偏大。b)过滤加速装置过滤准备器材：过滤加速装置、漏斗、导管、抽滤瓶。过滤步骤参照真空抽滤机使用说明（详见附录D）。此种过滤方式的优点：过滤时间短，可溶物残留微小，也缩短了干燥时间。缺点：器材成本高。

<吕梁>天正华意电气设备有限公司 可定制的吕梁智能电导盐密测试仪供货商

吕梁绝缘子盐密度测试仪功能说明5.1主界面按键详解:开始测量 进入测量界面参数设置 进入参数设置界面查看记录 进入查看记录界面本机信息 进入本机信息界面5.2 测量界面按下开始测量按键，仪器进入测量模式。如未插电极，仪器提示“请接入电极”。测试完成后按“保存结果”键保存结果或“打印结果”键打印。界面如下:数据详解：数据名称 测量值 单位 备注盐密度 自动减去基准值电导率 单位：微西门子每厘米温度 放置2分钟温度稳定污秽等级(Q/GDW 1 详见附录B。显示值以灰密度大于2mg/ cm2为前提。污秽等级 详见附录A。统一爬电比距 22~25 mm/KV 实际爬电比距大于此值为。按键详解:打印结果 将当前测试的结果直接打印出来保存结果 将当前测试的结果保存5.3 (1)参数界面(界面1)触屏按对应条目选择修改对象，字体背景色为黑色。按“更改参数设置”键进入修改状态(界面2)。参数设置完后选“恢复出厂”会设定成默认参数。注意参数一旦设定完成下次开机时参数即为设定值(不再是默认值除非恢复出厂)。参数详细说明:参数名称 默认值 取值范围 单位 备注溶液体积 实际用水量＞＝表面积＊0.2ml表面积 1450 100-9999 cm2 单片绝缘子上下总表面积基准值 0-实际值 原始溶液含盐量，修改时仪器首先会自动测量。电极常数 标注实际值 电极上标定的K值带电系数 带电与非带电ESDD的比值重置时间 标准时间 当前时间出错时可修改按键详解:更改参数设置 更改当前选中的对象参数恢复出厂

<吕梁>天正华意电气设备有限公司 可定制的吕梁智能电导盐密测试仪供货商

吕梁绝缘子盐密度测试仪产品简介对绝缘子进行污秽检测可以掌握该地区污秽情况，为线路的维护提供引导。绝缘子的污秽程度主要通过灰密度（NSDD）和盐密度（ESDD）来表征，因此通过使用盐密度测试仪和灰密度测试仪来分别检测盐密度及灰密度以掌握污秽情况。污秽测量仪采用激光技术将盐密测试与灰密测合二为一，可同时检测出被测绝缘子的灰密度和盐密度，简化了绝缘子污秽检测的流程。非常适合在巡检现场和实验室使用。检测仪各部分组成如图2.1，各部分功能如下：显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。开机键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。电导电极接口：连接电导率探头。
